「隔熱屋頂」商品規格(日本國)

仕様　　特許・性能・保証等

■　專利‧實用新型‧登記商標　各取得済（類似品にご注意下さい。）
■　獲國土交通省大臣認可（建築基準法：屋頂建材部分（防耐火性能測試.評估方式）
■　隔熱墊使用壽命10 年以上（實施過加速度耐候測試）
■　實施過耐風壓性能測試・風洞測試
■　施工後五年品質保證
■　保證期間內一年1 次免費售後服務
■　加保商品責任保險・工程責任險
■　各業種、用途之施工實績
（工廠・常溫倉庫・冷藏倉庫・事務所・店舖・便利商店・藥妝店・購物中心・集合住宅・臨時住宅・樣品屋・工地辦公室・學校 ・幼稚園・廢物處理設施・e t c）

標準仕様（標準施工価格に全て含まれます）

材料 隔熱屋頂隔熱墊(各尺寸)
標準安裝金屬零件1組
施工 安裝工程(不含高空作業車使用費用・安全對策費用・運送費用)
保証 5年性能保證(包含未保持性能時的修補或更換隔熱墊)
点検 施工1個月後進行一次檢查・每年固定檢查(保證期間內)
保険 於施工時・施工後參加保險
■　施工価格については、お近くの施工特約店にお問い合わせください。
■　特許　第3987550号・第4157593号　類似品にはご注意ください
■　国土交通大臣認定　ＤＲ－0871
　　建築基準法第63条並びに同法施行令第136条の2の2第一号及び第二号（防火地域または準防火地域内の建築物の屋根）の規定に適合
■　耐候測試結果　下記参照

SAWAYA 隔熱屋頂耐候測試

■　測試機器　氣燈式耐候性測試機
　　照射照度 ： 100W/n BLACK PANEL溫度： 63℃　濕度： 55%　照射s週期［120分］：照射［102分］→　降雨［18分］
　　
　※　1年　＝　400小時
5000小時經過 約12.5年經過時点　

8000小時經過 約20年經過時点

11000小時經過 約27.5年經過時点 　　　

經由測試結果發現，即使超過11000 小時後，也無任何特殊問題產生，由此可確認商品具有十足的強度。

SAWAYA 隔熱屋頂隔熱墊之耐風壓性能測試

■　耐風壓測試方式
■　風洞測試方式
●　隔熱屋頂開孔率為8%，有其開孔因此風壓能順暢通過。經由測試確認了隔熱屋頂可承受平均風速40m/sec的風吹.態，安全上無擔憂之虞。

各試験の様子

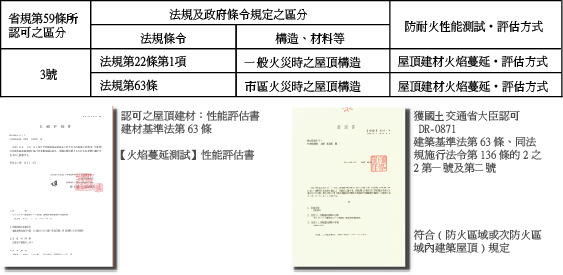

獲國土交通省大臣認可( 建築基準法：屋頂建材部分)



試験の様子
　　　

■　シートサイズ表

適用屋頂 對應折板寬度(㎜) 商品號碼 尺寸(m)
無螺栓式
折板屋頂

有螺栓式
折板屋頂		 500 SHR-500-L80 5.29×8.04
SHR-500-L70 5.29×7.04
SHR-500-L50 5.29×5.04
SHR-500-L40 5.29×4.04
SHR-500-L30 5.29×3.04
SHR-500-M80 3.54×8.04
SHR-500-M70 3.54×7.04
SHR-500-M50 3.54×5.04
SHR-500-M40 3.54×4.04
SHR-500-M30 3.54×3.04
600（300） SHR-600-L78 5.29×7.84
SHR-600-L48 5.29×4.84
SHR-600-M78 3.54×7.84
SHR-600-M48 3.54×4.84
333 SHR-333-L80 5.29×8.032
SHR-333-L53 5.29×5.368
SHR-333-M80 3.54×8.032
SHR-333-M53 3.54×5.368
